淺析產(chǎn)業(yè)廠房屋面防水材料及施工技術(shù)

產(chǎn)業(yè)廠房多為單層產(chǎn)業(yè)框、排架結(jié)構(gòu)、大型屋面板。因?yàn)槲菝婵缍容^大和受外力影響而變形較大，產(chǎn)業(yè)廠房屋面防水工程成為廠房建設(shè)的一項(xiàng)重要題目。屋面防水工程是工程的施工重點(diǎn)，防水工程施工質(zhì)量要求非常高，產(chǎn)業(yè)廠房屋面防水工程是一項(xiàng)系統(tǒng)工程，它涉及到設(shè)計(jì)水平，防水材料質(zhì)量，防水施工技術(shù)以及使用過程中的治理等各方面因素。在防水工程施工過程中要嚴(yán)格按照設(shè)計(jì)和規(guī)范要求施工，才能確保工程質(zhì)量產(chǎn)業(yè)廠房屋面防水材料

科普知識：淺析產(chǎn)業(yè)廠房屋面防水材料及施工技術(shù)

1、 防水卷材

2.1防水卷材是建筑工程防水材料的主要品種之一，我國防水卷材使用量約占整個(gè)防水材料的90%，防水卷材主要包括高分子改性瀝青防水卷材和合成高分子防水卷材。SBS改性瀝青防水卷材是以SBS改性瀝青為涂蓋層，兩面覆以隔離材料制成可卷曲的片狀防水材料。該材料具有低溫柔性較好，延伸率較大，對基層伸縮或開裂變形的合用性較強(qiáng)等特點(diǎn)，合用于一般和中、高檔建筑工程的地下和屋面作防水層。

三元乙丙橡膠防水卷材是以三元乙丙橡膠為主體，摻人多種化學(xué)助劑經(jīng)由配料，密煉、過濾，擠出成型和硫化等工序加工制成可卷曲的片狀防水材料。該材料具有耐高、低溫機(jī)能好，耐老化機(jī)能優(yōu)異拉伸強(qiáng)度高、延伸率大，對基層伸縮或開裂變形的適應(yīng)性強(qiáng)等特點(diǎn)，特別合用于中、高檔建筑工程作外露屋面的防水層，也合用于顛倒式屋面和中、高檔建筑作地下工程的防水層。
聚氯乙烯（PVC）防水卷材是以聚氯乙烯樹脂為主要原料，摻人適量的改性劑，不亂劑和著色劑等，經(jīng)捏合、壓延等工序加工制成可卷曲的片狀防水材料。該材料具有拉伸強(qiáng)度較高、延伸率較大，耐侵蝕機(jī)能較好等特點(diǎn)，合用于一般和中檔建筑的地下或屋面工程作防水層。

2.2 防水涂料
防水涂料是指在流體狀態(tài)下涂布或噴射在建筑物表面上能形成具有一定彈性膜的防水物料的總稱。改性瀝青防水涂料主要有抓于膠乳瀝青防水涂料、SBS改性瀝青防水涂料、水乳再生膠瀝青防水涂料、水性PVC煤焦油防水涂料，以氯丁膠瀝青防水涂料使用最為普遍。高分子涂料類又有聚氨酯防水涂料、丙烯酸乳液防水涂料和硅橡膠防水涂料。聚氨酯防水涂料是我國使用最多的防水涂料，包括煤焦油聚氨酯和純聚氨酯兩種防水涂料；聚合物柔性防水涂料是以聚合物乳液和水泥為主要原料，加入其他外加劑制得的雙組分水性建筑防水涂料。因?yàn)檫@種涂料由“聚合物乳液+水泥”雙組分組成，因此具有“剛?cè)嵯酀?jì)”的特性，既有聚合物涂膜的延伸性、防水性，也有水硬性膠凝材料強(qiáng)度高、易與濕潤基層粘結(jié)的長處。
橡化瀝青非固化防水涂料具有自行封鎖能力，可自行修復(fù)防水層的破損部門，破損部位附近的橡化瀝青非固化防水涂料會自動活動并填充到受損部位，阻斷防水層與混凝土基面間的漏水及滲流。

2.3 密封嵌縫材料
密封嵌縫材料是用來填充建筑物的接縫、裂痕、管道接口、玻璃門窗及金屬板周邊，以達(dá)到防水、防塵、氣密和保溫、隔音的目的。常用的密封嵌縫材料有瀝青嵌縫油膏、聚氯乙烯膠泥及油膏和聚氨酯彈性密封油膏等。

3.產(chǎn)業(yè)廠房屋面防水材料的施工

3.1 基層施工
屋面結(jié)構(gòu)要求整體好，剛度好，不變形，屋面板鋼筋的數(shù)目、直徑、級別、位置都要達(dá)到設(shè)計(jì)要求，混凝土的強(qiáng)度要達(dá)到設(shè)計(jì)強(qiáng)度，振搗要密實(shí)，表面要平整，不得有蜂窩、孔洞和露筋等缺陷，必需加強(qiáng)濕養(yǎng)護(hù)。找平，應(yīng)排水坡度正確，找平層表面整度用2米直尺檢查不得超過5毫米，曠地空閑只答應(yīng)平緩變化。每米長度內(nèi)不得多于一處，表面不得有酥松、起砂、殼裂等缺陷，嚴(yán)格控制屋面整體坡度及排水口的標(biāo)高。

3.2 防水卷材的施工技術(shù)
在大面積鋪貼卷材前，先在水落口、管道根部、天溝部位做附加層，附加層用卷材剪成合適的外形貼入水落口或管道根。天溝采用滿粘法，盡量減少接頭，接頭粘好后，裁100mm寬的卷材進(jìn)行加固粘貼。每一層鋪貼時(shí)，按標(biāo)高由低到高，坡面與立面的卷材，由下開始向上鋪貼，高處卷材壓低處卷材，使卷材按水流方向搭接。防水卷材鋪設(shè)時(shí)，先清除卷材表面隔離物。在大面積鋪設(shè)前，先在水落口等易滲漏的薄弱環(huán)節(jié)處涂刷粘結(jié)劑，鋪貼一層附加層。再根據(jù)基層上所彈標(biāo)線，用噴燈將底面烤軟（留意不可烤焦），鋪貼時(shí)采用推滾法，用手緊壓卷材向前推壓動彈，使卷材平均粘牢，在卷材鋪設(shè)后，立刻用圓筒滾平壓緊，排除基層與卷材間空氣，并消除皺紋。屋面拐角、天溝、水落口、屋脊等部位，卷材接頭的部位，必需仔細(xì)鋪平，壓實(shí)貼緊，收頭牢靠。
卷材鋪貼時(shí)，熱熔卷材表面一般有一層防粘隔離紙，因此在熱熔粘結(jié)接縫之前，應(yīng)先將下層卷材表面的隔離紙燒掉，以利搭接牢固嚴(yán)密，鋪貼時(shí)盡量采用滿粘法，并盡量減少短邊連接。滿貼法搭接寬度為80mm，條粘法搭接寬度為120mm，搭接寬度最大答應(yīng)偏差為-10mm，鋪貼卷材不得皺折，也不得用力拉伸卷材，并排除卷材下面的空氣，輥壓粘貼牢固。
對于需要增強(qiáng)部位基層一般需涂刷一遍SBS冷底油作基層處理，以便于較好地粘接增強(qiáng)層；加強(qiáng)附加增強(qiáng)層卷材后應(yīng)及時(shí)粘貼，因此加熱前應(yīng)先作試貼，以進(jìn)步粘貼速度；附加增強(qiáng)部位較小時(shí)，宜采用手持汽油噴槍施工。

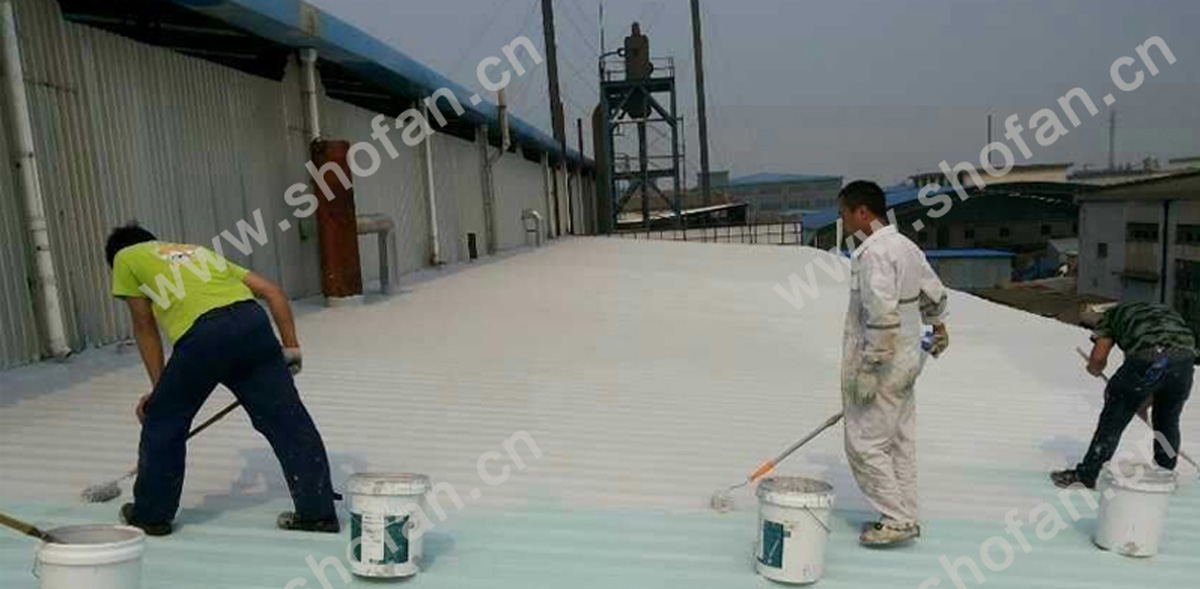

3.3 防水涂料的施工技術(shù)
以聚氨酯涂料施工為例。在底膠基本干燥固化后，用塑料或橡膠刮板平均涂刮一層涂料，涂刮時(shí)要求平均一致，不得過厚或過薄，涂刮厚度一般以1.5mm左右為宜（即涂布量1.5kg/m2為宜）。開始涂刮時(shí)，應(yīng)根據(jù)施工面積的大小、外形和環(huán)境，同一考慮施工退路和涂刮順序。在第一度涂層固化24小時(shí)后，再在其表面刮涂第二度涂層，涂刮方法同第一度涂層，為了確保防水工程質(zhì)量，涂刮的方向必需一第一度的涂刮的方向垂直。重涂時(shí)間的距離，由施工時(shí)的環(huán)境溫度和涂膜固化的程度（以手觸不粘為準(zhǔn)）來確定，一般不得小于24小時(shí)，也不宜大于72小時(shí)。
為增強(qiáng)防水層與粘結(jié)貼面材料（如瓷磚、缸磚等）的水泥砂漿之間的粘結(jié)力，在第二度涂層固化前，在其表面稀撒干凈的石渣（直徑為2mm），這些石渣在涂膜固化后可牢固的粘貼在涂膜的表面。當(dāng)涂膜完全固化后，即可進(jìn)行面層鋪貼保護(hù)層。
對于橡化瀝青的施工，清理基層，使基層平整、堅(jiān)實(shí)、干凈、無明水刮抹或噴涂橡化瀝青非固化防水涂料用冷粘施工法鋪貼防水卷材鋪設(shè)保護(hù)層。
灌注橡化瀝青非固化防水涂料。向注入孔內(nèi)灌注橡化瀝青非固化防水涂料，一直到它在檢查孔溢出為止；當(dāng)橡化瀝青非固化防水涂料溢出時(shí)，用塞子封鎖此注進(jìn)口。按順序進(jìn)行，再用同樣的方法灌注下一個(gè)注入孔。？灌注完畢后，使用水泥砂漿將注入孔封鎖；完工后，進(jìn)行48小時(shí)的漏水測試。

3.4 密封嵌縫材料的施工技術(shù)
密封防水施工前，應(yīng)檢查接縫尺寸符合設(shè)計(jì)要求后，用鋼絲刷、壓縮空氣清除干凈，并保持干燥。背襯材料的嵌入可使用專用壓輪，壓輪的深度應(yīng)為密封材料的設(shè)計(jì)厚度，嵌入時(shí)背襯材料的搭接縫及其與縫壁間不得留有曠地空閑，然后在接縫處的密封材料底部。

4.結(jié)束語
廠房屋面防水工程是一項(xiàng)系統(tǒng)工程，需要從設(shè)計(jì)構(gòu)造、材料選擇、施工細(xì)部構(gòu)造及基層處理等方面進(jìn)行質(zhì)量控制。公道選擇廠房屋面防水材料的種類以及施工方法，從而確保屋面防水工程的質(zhì)量。

本文來源：http://fastenindia.com/news01.php?id=697
