柔性防水涂料施工8大常見題目及解決方案？

柔性防水涂料施工前一般呈液態(tài)，主要是通過水分蒸發(fā)或物質(zhì)間發(fā)生化學(xué)反應(yīng)而成膜。防水涂料施工簡樸利便，成膜后具良好的抗拉強(qiáng)度、延伸性、耐水性和耐候性，能在水平面、立墻、管口、陰陽角等各種復(fù)雜的基層上和細(xì)部節(jié)點處形成無接縫的完整的防水膜，而且與基層基本上能夠達(dá)到100%粘結(jié)。因此，防水涂料近年來在防水工程中的應(yīng)用越來越廣泛。然而，在實際的施工應(yīng)用中，防水涂料施工有良多需要留意的細(xì)節(jié)，假如處理不當(dāng)，會影響防水工程的質(zhì)量。

相關(guān)資料：柔性防水涂料施工8大常見題目及解決方案？

1.貯存病變及處理方案

防水涂料（尤其以聚氨酯防水涂料居多）因為運(yùn)輸、裝卸、貯存不當(dāng)或進(jìn)場后長時間未使用，可能在桶內(nèi)就會產(chǎn)生沉淀、結(jié)皮、稠度增大甚至固化報廢（圖1）。

解決方案：首先應(yīng)嚴(yán)格按照產(chǎn)品仿單要求的運(yùn)輸、貯存方法進(jìn)行運(yùn)輸和貯存（產(chǎn)品應(yīng)密封貯放在倉庫內(nèi)，存放于透風(fēng)陰涼處，禁止接近火源，避免有陽光直接照射和雨淋的地方。運(yùn)輸中謹(jǐn)防日曬雨淋，禁止接近火源，防止碰撞，保持包裝完好無損）。其次應(yīng)按施工進(jìn)度計劃好材料用量，開桶之后應(yīng)盡快用完。

2.防水涂料施工后干燥速度慢

水乳型防水涂料的固化是通過涂料當(dāng)中的水分蒸發(fā)后固化成膜，在施工過程中假如氣溫太低、不透風(fēng)都會造成涂膜固化時間過長；假如氣溫低于0℃，水分不揮發(fā)導(dǎo)致涂料無法結(jié)膜，也會由于低溫導(dǎo)致水乳型涂料破乳。

聚氨酯防水涂料分類為單組分和雙組分，成膜原理是一NCO端基與羥基反應(yīng)交聯(lián)固化成膜；單組分聚氨酯防水涂料的成膜原理是含一NCO端基的涂料涂覆后與空氣當(dāng)中的水分（含有羥基一OH）發(fā)生化學(xué)反應(yīng)后交聯(lián)固化成膜。環(huán)境溫度越高和空氣中濕度越大的時候，固化成膜時間越短，否則固化成膜時間就越長；雙組分聚氨酯防水涂料（預(yù)聚體組分含一NCO端基，固化劑組分含一OH或一NH2）在施工涂膜前按照比例稱量后充分?jǐn)嚢杵骄?，混合平均后的兩個組分在相宜的溫度前提下發(fā)生化學(xué)反應(yīng)交聯(lián)固化成膜。氣溫的高、低，環(huán)境濕度的大、小均會影響其固化的速度和成膜后的膜片質(zhì)量。

聚氨酯防水涂料固化慢或不固化還有以下原因：在使用過程中添加了酸性溶劑，加入酸性溶劑后會延長涂料的固化時間或直接導(dǎo)致不固化；還有良多客戶在添加稀釋劑時圖利便，用汽油做稀釋劑，但目前市道市情上有部門汽油是乙醇汽油，含乙醇的汽油是不能在聚氨酯防水涂料中使用的，添加后涂料固化難題。

解決方案：避免在氣溫較低的情況下使用防水涂料（建議5℃以下不宜施工），施工環(huán)境盡量保持透風(fēng)狀態(tài)。聚氨酯防水涂料盡量不添加稀釋劑；需要添加稀釋劑時，應(yīng)按照出產(chǎn)廠的指導(dǎo)添加聚氨酯防水涂料專用稀釋劑。冬天色溫超低時假如趕工期必需施工聚氨酯防水涂料，可按照出產(chǎn)廠指導(dǎo)適當(dāng)添加專用催干劑。

3.膜片與基層粘接差泛起脫層、鼓泡

防水涂料施工時，因為基面太濕潤、下雨天施工或找平層強(qiáng)度未達(dá)到要求、含水率過大等原因，基面的水分被封鎖在涂膜里面，跟著混凝土或找平層水泥砂漿中水分的蒸發(fā)、水泥砂漿的變形而發(fā)生防水涂料膜片的空鼓、開裂，從而導(dǎo)致防水涂層失去防水功能。這類脫層等現(xiàn)象尤其在夏天高溫、高濕天色特別顯著。另外基層有起皮、翻砂、松動或有油性物質(zhì)也會導(dǎo)致涂膜與基層粘結(jié)不好。（脫層、鼓泡現(xiàn)象見圖2）。

解決方案：首先，基層應(yīng)堅實（用鈍器輕劃基層無松動、翻砂現(xiàn)象）、平整、干凈，無孔隙、翻砂和裂痕。聚氨酯防水涂料要求基層干燥，其含水率一般不大于9%（若需要在含水率較高的基面施工聚氨酯防水涂料，應(yīng)選用基層處理劑對基層進(jìn)行處理或使用我公司新開發(fā)的水固化聚氨酯防水涂料）；基面要求平整，不能有浮灰、起皮、翻砂、松動。所有防水涂料在施工前都必需徹底將基面清理干凈（使用產(chǎn)業(yè)吸塵器清理最好，見圖3）。

4.涂膜粉化、開裂、局部不固化

防水涂膜泛起粉化、開裂或固化不良現(xiàn)象（圖4），主要原因是：配料時攪拌不平均，兩道涂膜距離時間太長，前一遍已成膜的涂膜受到污染，涂膜厚度不平均，水乳型防水涂料一次涂覆過厚。防水涂料在使用過程中添加水或溶劑稀釋時，稀釋劑添加不準(zhǔn)確或添加量過大也會降低涂膜機(jī)能，造成分層、粉化現(xiàn)象。雙組分防水涂料泛起分層情況較為顯著，主要是現(xiàn)場配比稱量不正確：假如A組分過少，B組分過多輕易造成涂膜開裂、粉化；假如A組分過多，B組分過少則輕易產(chǎn)生鼓泡、脫層現(xiàn)象。

解決方案：配比時嚴(yán)格按照使用說明進(jìn)行質(zhì)量配比，配料時先將液料倒入攪拌桶，開始攪拌后再將粉料緩慢加入液料，機(jī)械攪拌時間不少于5min，施工時盡量薄涂多刷（宜3～5遍），保證涂膜厚度的平均性。上下兩道涂膜施工距離時間盡量不超過24 h，確認(rèn)上一道涂膜清潔后方可進(jìn)行下一道涂膜施工。假如需要添加溶劑，應(yīng)咨詢出產(chǎn)廠家技術(shù)職員后，按照出產(chǎn)廠家提供的技術(shù)要求選擇溶劑型號和添加數(shù)目。

5.涂膜有氣孔或沙眼

水乳型防水涂料施工時，基面太干燥或有浮灰，一次涂膜太厚或氣溫太高而基層收水太快導(dǎo)致涂層干燥過快，涂層表面迅速結(jié)膜，基層內(nèi)氣體逐步逸出，將會導(dǎo)致涂膜產(chǎn)氣憤孔或沙眼。（圖5）

解決方案：基層浮灰必需清理干凈，水乳型防水涂料施工前充分潮濕基層但不能有明水，防水涂料施工涂刷前最好先做一遍基層處理；對于黏度大的產(chǎn)品可根據(jù)出產(chǎn)廠提供的方案先使用基層處理劑后再涂刷，而且必需薄涂多遍。

6.涂膜表面蜂窩、麻面或水乳型涂料泛白

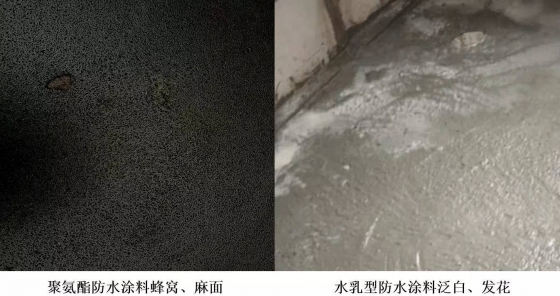

防水涂料成膜后膜片強(qiáng)度差，表面呈蜂窩麻面、橘皮狀、泛白（圖6）的主要原因：聚氨酯防水涂料在施工時空氣太濕潤或是涂料未實干就被淋雨、稀釋劑添加量過大等；水乳型防水涂料施工時基面有積水、涂膜表干前淋雨（表面會泛起泛白凹凸不平的麻面），實干前淋雨（表面會泛起泛白）等。若泛起以上情況都會影響涂膜早期強(qiáng)度和綜合機(jī)能。

解決方案：禁止雨天施工，施工前基面不能有明水，施工后的涂層盡量避免在實干前淋雨（若遇下雨必需防護(hù)），保持施工現(xiàn)場的透風(fēng)，必要時可采用鼓風(fēng)設(shè)備進(jìn)行透風(fēng)。

7.涂層固化后龜裂、起泡

防水涂料在施工過程中若隨意添加粉料等填充材料或不符合要求的稀釋劑等，膜片固化后將泛起嚴(yán)峻龜裂、起泡等質(zhì)量題目。

解決方案：必需嚴(yán)格按照出產(chǎn)商提供的操縱說明進(jìn)行施工，嚴(yán)禁在涂料內(nèi)添加填充料或不符合要求的稀釋劑。

8.涂層固化后分層或與后期施工材料粘接性差

涂料干燥后，表面太光滑、涂膜自身強(qiáng)度與后期施工材料強(qiáng)度差異較大都會降低固化后的涂膜與后期施工材料的粘結(jié)性，導(dǎo)致涂膜分層。

解決方案：上一遍涂膜實干后及時施工第二遍，距離不得超過24小時；如必需要在涂膜干燥較長時間后再施工，應(yīng)將早期完工的涂膜表面拉毛后再施工后一遍防水涂膜。將強(qiáng)度較高的基層表面作稍微的拉毛處理，增加基層表面的粗拙度，即可改善涂膜與基層的粘接性。

總結(jié)

材料是基礎(chǔ)，施工是樞紐。除了要選擇信譽(yù)好、質(zhì)量有保證的出產(chǎn)廠家和性價比較高的材料外，還應(yīng)擇優(yōu)選擇專業(yè)的防水施工隊，按照防水材料施工操縱規(guī)程和工程技術(shù)規(guī)范要求進(jìn)行嚴(yán)格施工，才能保證良好的工程質(zhì)量

本文來源：https://shofan.cn/news01.php?id=1244
